Batarya Konteynerlerinde Termal Yönetim
Enerji depolama sistemlerinde (örneğin BESS — Battery Energy Storage System), bataryalar genellikle konteyner içinde monte edilir. Bu konteynerler, batarya hücrelerinin hem elektriksel hem de termal güvenliğini sağlamada kritik rol oynar. Özellikle büyük ölçekli projelerde, termal yönetim sistemleri (TYS / TMS) batarya ömrünü, performansını ve güvenliğini doğrudan etkiler.
Termal yönetim sisteminin temel amacı: batarya hücrelerinin ideal çalışma sıcaklığı aralığında kalmasını sağlamak; aşırı ısınmayı, soğuk koşullarda eksik performansı veya termal kaçak riskini önlemek.
Neden Termal Yönetim Gerekli?
Bataryalar, elektrik enerjisini kimyasal enerji olarak depolarken; şarj / deşarj döngülerinde iç direnç nedeniyle ısı üretirler. Bu ısı:
- Hücre iç sıcaklığının yükselmesine
- Hücreler arasında sıcaklık farklarının oluşmasına
- Kimyasal bozulmaların artmasına
- Termal kaçak (thermal runaway) riskine
neden olabilir.
Ayrıca, soğuk ortamlarda hücreler düşük sıcaklıktan dolayı kapasite kaybına uğrarlar; şarj edilemez hâle gelebilirler. Bu yüzden hem soğutma hem de ısıtma fonksiyonunun dengeli çalışması gerekir.
Bu gereklilikler, özellikle konteyner tipi batarya sistemlerinde öne çıkar; çünkü konteyner yapısı dış ortamla sınırlı ısı alışverişine izin verir, bu da ısı yönetimini hem daha kritik hem de daha zor kılar.
Termal Yönetim Sistemlerinin Ana Bileşenleri
Bir konteyner batarya sisteminde tipik TYS bileşenleri şunlardır:
|
Bileşen |
İşlevi |
|
Soğutucu / soğutucu akışkan devresi (pompa, borular vs.) |
Hücrelerden ısıyı uzaklaştırmak veya hücreleri ısıtmak için akışkan dolaştırır |
|
Cold-plate (soğuk plaka) veya ısı iletim yolları |
Akışkan ile hücre arasındaki ısı iletimini sağlar |
|
Isı eşanjörü / radyatör / soğutucu birim |
Akışkandaki ısıyı dış ortama (veya tersine) transfer eder |
|
Sensörler (sıcaklık, akış, basınç) |
Gerçek zamanlı izleme yapar |
|
Kontrol ünitesi / termal kontrol algoritmaları |
Sistemi yönetir; soğutma / ısıtma modlarını ayarlamak, akış hızını vs. optimize etmek |
|
Yalıtım & termal bariyerler |
Dış ortamla ısı transferini sınırlar, istenmeyen ısı kayıplarını engeller |
Hotstart’ın bir batarya termal yönetim sistemine dair broşüründe, batarya modülü, soğutucu ve konteyner sıcaklıklarının sürekli izlenmesi, ayrıca akışkan sıcaklığı değişmeden önce termal kontrol lojiklerinin tetiklenmesi vurgulanmaktadır.
Soğutma, Isıtma ve Termal Yönetim Modları
Aktif Soğutma / Isıtma
Aktif sistemlerde harici cihazlar (pompa, fan, kompresör, ısıtıcı elektrikli rezistanslar vs.) devreye girer:
- Sıvı soğutma: Akışkan (örneğin su-glikol karışımı) hücre etrafından veya cold-plate’lerden geçerek ısıyı toplar, ardından bir ısı eşanjörüde soğutulur veya ısıtılır. Bu sistemler yüksek verimlilik ve hassas kontrol imkânı sunar.
- Hava soğutma / zorlamalı hava: Fanlar sayesinde hava dolaştırılarak hücrelerin yüzeyinden ısı alınır. Ancak yoğun ve büyük kapasiteli sistemlerde genellikle yeterli olmaz.
- Termoelektrik / Peltier modülleri (nispeten daha az yaygın)
Aktif sistemlerin avantajı, kontrol edilebilir olması; dezavantajı ise enerji tüketimi ve maliyetleridir.
Pasif Soğutma
Pasif sistemler dış enerjiyi ya da aktif donanımı minimal kullanarak sıcaklığı düzenlemeye çalışır:
- Isı yayılımı / iletimi: Hücre yapı, termal iletken bileşenlerle tasarlanır.
- Termal kütle / ısı tamponlama: Termal kütle (örneğin metal bloklar) geçici ısıl tampon sağlar.
- Phase Change Materials (PCM): Belirli sıcaklıkta hal değiştirerek (erime / donma) gizli ısıyı depolar ya da serbest bırakır
Örneğin bir çalışmada PCM + hava soğutma karşılaştırıldığında, PCM sisteminin maksimum sıcaklığı ve sıcaklık farkını azalttığı gözlemlenmiştir.
Hibrit Sistemler
Hibrit sistemler aktif ve pasif yöntemleri birleştirir; örneğin PCM + sıvı soğutma. Bu yaklaşım, hem maliyet / enerji tüketimini makul tutar hem de güçlü kontrol kabiliyeti sağlar.
Konteyner Ortamında Dikkate Alınması Gerekenler
Konteyner tipi sistemlerde termal yönetim normal batarya sistemlerinden farklı bazı zorluklar getirir:
- Sınırlı havalandırma / doğal konveksiyon
Konteyner kapalı bir kutu olduğundan dış hava dolaşımı sınırlıdır. Bu yüzden sistemin kendi içinde hava dolaşımı ya da sıvı devresi oluşturulmalıdır - Dış ortam sıcaklık değişimleri (sıcaklık dalgalanmaları)
Gündüz / gece, mevsim geçişleri gibi koşullar konteyner içi sıcaklığı oldukça etkiler. Dış sıcaklık farklarına karşı sistemin uyarlanabilir olması gerekir. - Termal yalıtım gereksinimi
Konteyner kabuğunun ısı geçirme katsayısı (ısı yalıtımı) iyi olmalıdır. Ayrıca iç yüzeylerde termal bariyerler, yalıtıcı paneller kullanılabilir. - Yoğuşma, nem ve korozyon kontrolü
Dış hava nemi içeri girerse, yoğuşma riski ve korozyon ortaya çıkabilir. Bu yüzden nem kontrolü de önemlidir (örneğin kuru hava pompası, nem alma sistemleri). - Acil durum termal yönetimi / yangın izolasyonu
Termal kaçak (thermal runaway) durumunda ısı hızla yayılabilir. Konteyner yapısı, ısı bariyerleri ve yangın önleyici tasarımlar içermelidir. - Isı yayılımı açısından konteyner geometrisi
Konteynerin dış formu, duvar kalınlıkları, köşe radları gibi geometrik faktörler ısı yayılımını etkiler. Örneğin bir çalışmada konteyner dış geometrisinin PCM + metal köpük ile soğutulan sistemde sıcaklık davranışını etkilediği gösterilmiştir.
Termal Yönetim Sistemi İşleyiş Prensibi (Adım Adım)

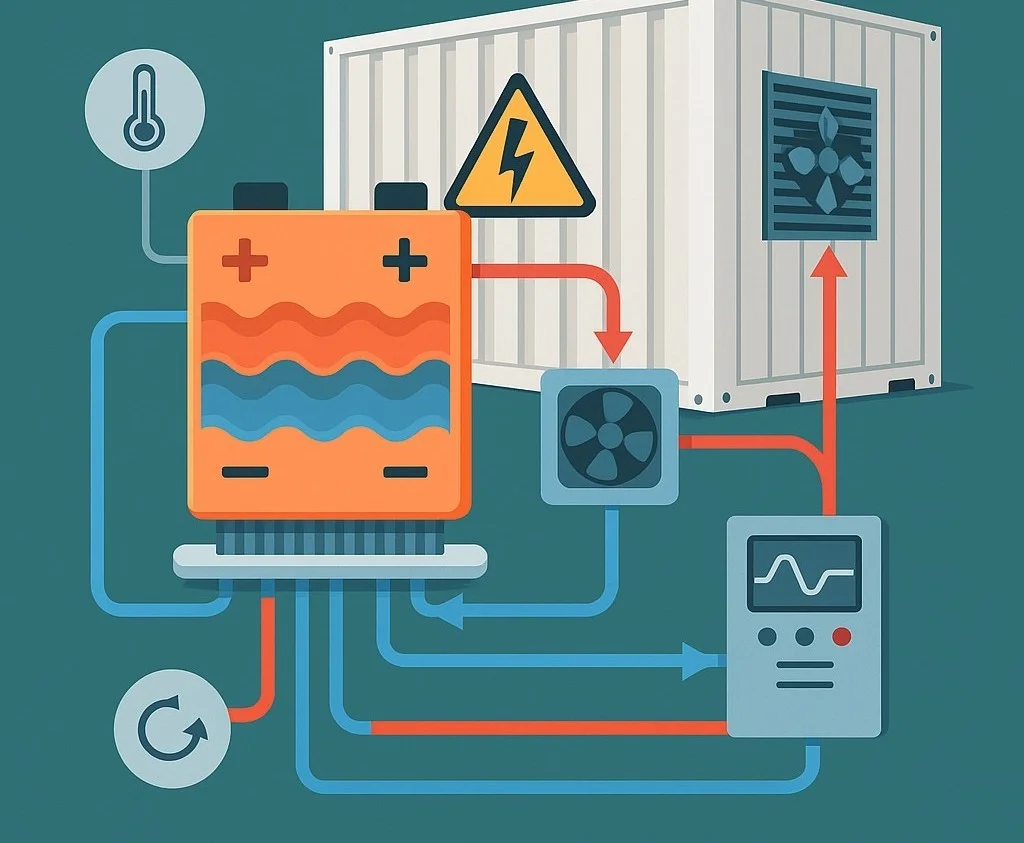

Aşağıda tipik bir sıvı tabanlı TYS işleyişi örneği ile anlatım:
- Batarya hücreleri şarj / deşarj döngüleri sırasında ısı üretir.
- Cold-plate’ler veya ısı iletim yüzeyleri aracılığıyla bu ısı akışkana aktarılır.
- Akışkan, pumpa ile dolaştırılarak ısı eşanjörü / soğutucu üniteye yönlendirilir.
- Eşanjörde akışkanın ısısı dış ortama transfer edilir (veya dış ortamdan akışkana ısı verilir — ısıtma modunda).
- Soğutulan / ısıtılan akışkan tekrar bataryaya döner.
- Kontrollü sensörler (sıcaklık, akış hızı, basınç) üzerinden okuma alınır, kontrol birimi akış hızını, modları (ısıtma/soğutma) optimize eder.
- Gerekirse PCM tampon sistemleri devreye girer (örneğin ani ısı artışlarını yutarak veya düşük sıcaklıklarda destekleyerek)
- Acil durum senaryolarında (örneğin hücre hatası, hızlı ısı artışı) acil soğutma modları veya güvenlik devreleri devreye girer.
Hotstart’ın bir sisteminde, kontrol ünitesi akışkan sıcaklığı değişmeden önce kontrolü başlatır; bu sayede gecikmeleri telafi eder.
Performans Ölçütleri ve Optimizasyon Parametreleri
İyi çalışan bir TYS değerlendirilirken dikkat edilen bazı kriterler:
- Maksimum sıcaklık sınırı (örneğin hücre tolerans sınırı)
- Hücreler arasındaki sıcaklık farkı (ΔT)
- Sistem enerji tüketimi (pompa, fan, kompresör gücü)
- Tepki hızı (soğutma / ısıtma moduna geçiş süresi)
- Dayanıklılık ve bakım gereksinimi
- Sistem maliyeti & bileşen maliyeti
Örneğin, bir “Z-tipi havalandırma sistemi” tasarımında, giriş hava hızı ve manifold geometrisinin, maksimum sıcaklık ve sıcaklık farkı üzerindeki etkisi incelenmiş; daha yüksek hava hızı ve iyi dağıtılmış çıkış kanalları ΔT’yi azaltmıştır.
Ayrıca, fizik tabanlı makine öğrenmesi modelleri (physics-informed machine learning) kullanılarak batarya sıcaklık dağılımı tahmini ve kontrol optimizasyonu üzerine çalışmalar mevcuttur.
Uygulama Örneği: Tesla Megapack
Tesla’nın Megapack’leri, konteyner boyutunda batarya sistemleridir. Bu sistemlerde termal yönetim kritik önemdedir. Tesla, her Megapack’te soğutucu akışkan (etilen glikol ve su karışımı) kullandığını belirtmektedir.
Ayrıca, Megapack’in servis anlaşmasında her 10 yıllık bakımda pompa, fan gibi termal yönetim bileşenlerinin yenilenmesi ve soğutucu akışkanın dolumu yer almaktadır.
Zorluklar & Gelecek Eğilimler
- Enerji verimliliği: TYS’nin kendisi de enerji tüketir. Verimli pompalar, düşük kayıplı eşanjörler önemlidir.
- Akıllı kontrol sistemleri: Termal yönetimi daha öngörülü hale getirmek için yapay zeka, makine öğrenmesi tabanlı kontrol algoritmaları geliştirilmekte.
- Yeni soğutucu türleri & nanofluidler: Daha yüksek ısı iletkenliklerine sahip akışkanlar kullanma yönünde araştırmalar sürüyor.
- PCM + sıvı soğutmalı hibrit sistemler: Az yer kaplayan, etkili sistemler alanında trend.
- Konteyner geometrisi optimizasyonu: Dış yapı tasarımı ile ısı yayılımını iyileştirme (örneğin yüzey artırma, duvar yapısı) çalışmaları var.
- Gelişmiş malzeme kullanımı: Termal arayüz malzemeleri, ısı iletken plakalar, metal köpükler kullanımı ilerliyor.
Sonuç & Öneriler
- Batarya konteyner sistemlerinde termal yönetim, güvenlik, performans ve ömrü doğrudan etkiler.
- En uygun sistem genellikle aktif + pasif yöntemlerin dengeli kombinasyonudur (hibrit sistem).
- Kontrol algoritmaları ve sensör yerleşimi kritik önemdedir.
- Sistem tasarımında konteyner geometrisi, yalıtım, komponent seçimi ve bakım kolaylığı göz önünde bulundurulmalıdır.
- Gelecekte daha akıllı sistemler, geliştirilmiş malzemeler ve optimize kontrol yöntemleri bu alanda fark yaratacaktır.
